Presentación Red Geodésica Nacional Pasiva - Integrada

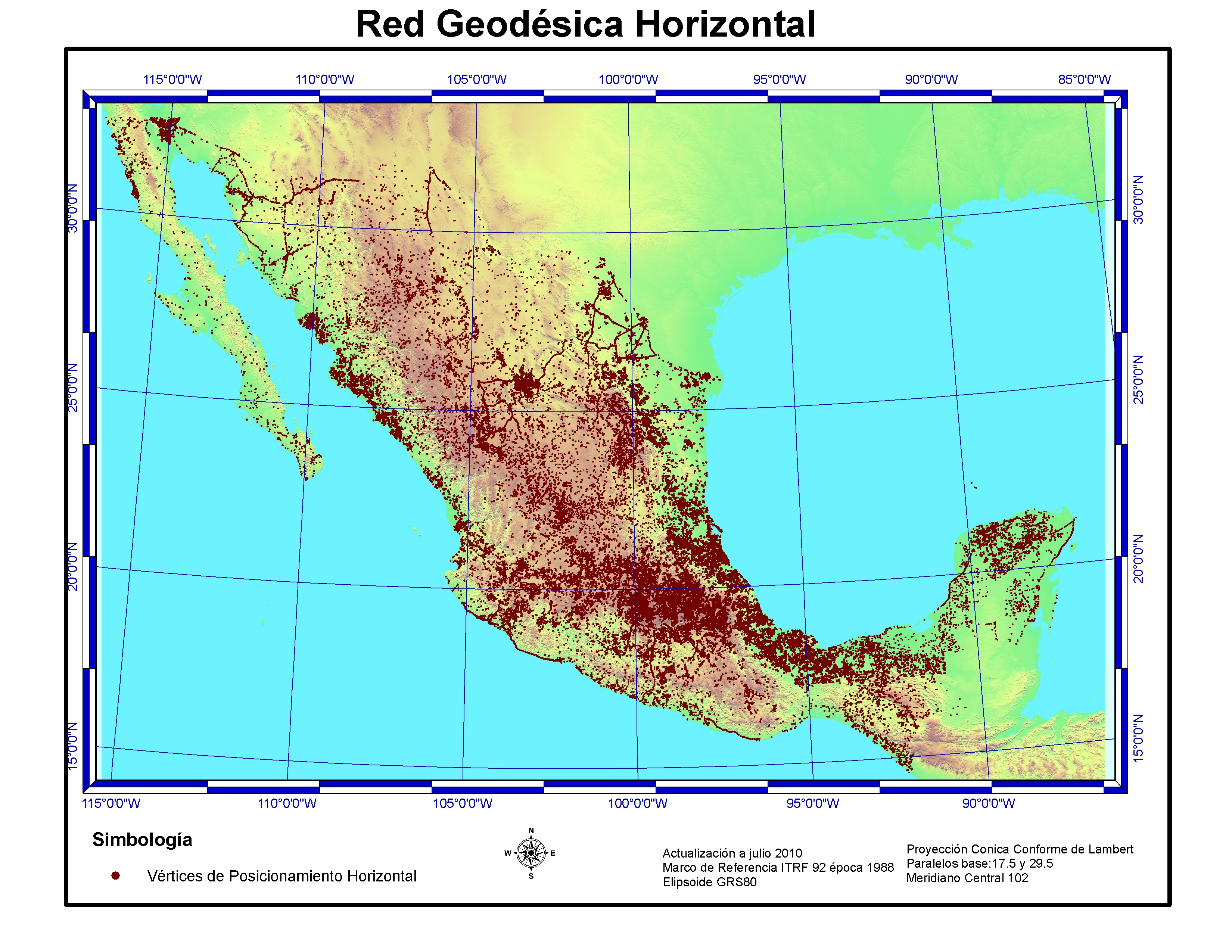

La Red Geodésica Nacional Pasiva (RGNP) está constituida por más de 100 000 estaciones geodésicas materializadas sobre el terreno con una placa empotrada que identifica a cada de una de ellas. Las estaciones geodésicas distribuidas en la República Mexicana se clasifican en tres capas de interés: Red Geodésica Vertical, Red Geodésica Horizontal y Red Geodésica Gravimétrica.Punto en el terreno con mediciones geodésicas para determinar sus coordenadas con respecto a un sistema de referencia horizontal.
Las coordenadas que definen su posición han sido generadas a partir de levantamientos utilizando el Sistema de Posicionamiento Global, lo cual las dota de valores de posición referidas al elipsoide GRS80. Aquellos usuarios que cuenten con equipo tradicional (teodolitos, distanciómetro o estaciones totales) pueden situarse sobre un vértice de esta Red y efectuar sus mediciones de campo, para lo cual deben introducir las coordenadas del vértice GPS, como referencia o punto de partida con el fin de generar las coordenadas de los nuevos puntos de interés. Cuando se derivan coordenadas con instrumentos tradicionales, serán definidas como el tipo de coordenadas del sistema de referencia origen en levantamientos clasificados como topográficos.
- Dátum: para la componente horizontal es el ITRF08 época 2010.0 en el GRS80.
- Conjuntos de Atributos y Valores posibles: desde la latitud de 14° 32´N, hasta la de 32° 43´N, y desde la longitud geográfica de
86° 43´W a la de 118° 22´W. - Metodologías internacionales asociadas a la producción de datos e información: GPS Manual de la NOAA (Washington State Department of Natural Resources) del 2004.
- Tecnología de captación de Datos: Sistema Global de Navegación por Satélites (GNSS).

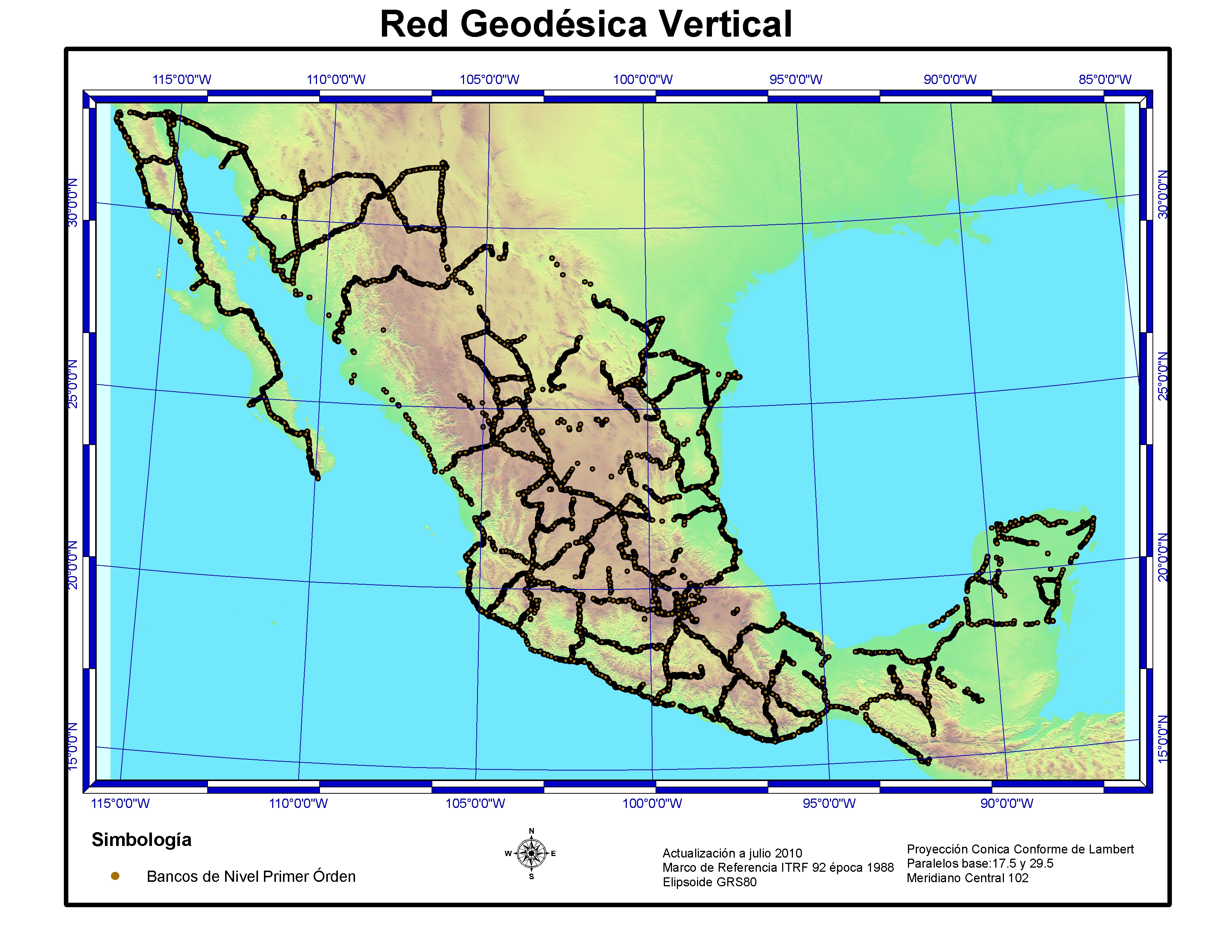

Punto en el terreno con mediciones geodésicas para determinar su altura o elevación con respecto a una superficie de referencia.
- Dátum: para la componente vertical es el Nivel Medio del Mar dado por el dátum Vertical Norteamericano de 1929 (NAVD29) en proceso de sustitución por el NAVD88.
- Conjuntos de Atributos y Valores posibles: entre -23 y 5573 metros sobre el nivel medio del mar en la parte continental.
- Metodología internacionales asociadas a la producción de datos e información: Manual of Geodetic Leveling, publicación especial No.239 del Coast and Geodetic Survey de 1948. Manual of Leveling Computation and Adjustment, publicación Especial N° 240 del Coast and Geodetic Survey de 1948, revisado en 2008.
- Tecnología de captación de Datos: nivelaciones geométricas diferenciales de alta precisión y exactitud.

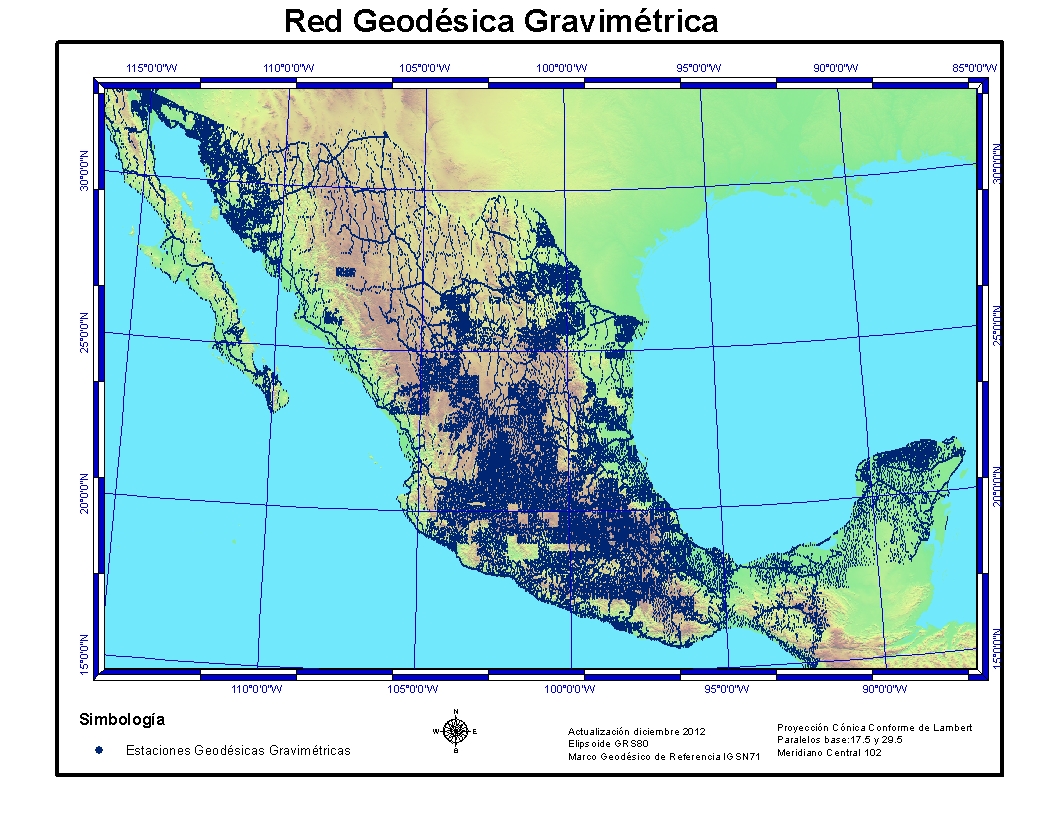

Punto en el terreno con mediciones geodésicas para obtener valores del campo de gravedad de la tierra.
Existe un gran número de ellas materializadas físicamente:
- Dátum: para la componente de gravedad es la International Gravity Standardization Net of 1971 (IGSN71).
- Conjuntos de Atributos y Valores posibles: entre 977 500 mGals y 979 600 mGals, en el ámbito continental. (Nota: un mGal es el equivalente de aceleración de la gravedad de un centímetro por segundo cada segundo).
- Metodología internacionales asociadas a la producción de datos e información: Land Gravity Standards de 1970 del NGA.
- Tecnología de captación de Datos: Observaciones relativas diferenciales del valor de la gravedad.
