Presentación Subsidencia detectada con técnicas satelitales

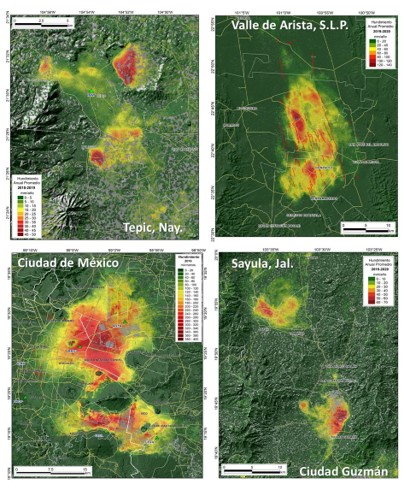

Subsidencia detectada con técnicas satelitales: La subsidencia consiste en el hundimiento progresivo de la superficie del terreno (RAE). Los desplazamientos que ocasiona este fenómeno están asociados por lo general a la sobreexplotación de los mantos acuíferos y son predominantemente verticales, con hundimientos diferenciales que se manifiestan también en agrietamiento del suelo. La herramienta principal para la detección y modelado de estos desplazamientos es la interferometría SAR (interferometría con imágenes de radar de apertura sintética), y se apoya también en observaciones en estaciones de las redes geodésicas.Representación de algunas de las imágenes de subsidencia en mapas en los que se usó como base un sombreado del relieve del terreno, derivado del Continuo de Elevaciones Mexicano (CEM 3.0), y se agregaron algunos elementos vectoriales como referencia:
Los productos consisten en imágenes tipo ráster que describen la superficie afectada por subsidencia y los hundimientos promedio ocurridos en el periodo de las imágenes SAR satelitales que se utilizaron para el estudio, calculados mediante técnicas de interferometría Diferencial SAR (DInSAR) avanzadas a partir de imágenes SAR de los sensores satelitales Sentinel-1.
- Formato: Imagen ráster en formato GeoTIFF
- Unidades de los valores de hundimiento: milímetros por año
- Precisión de valores de hundimiento: 5 milímetros RMS (EMC)
- Sistema de referencia: ITRF2008 época 2010.0
- Resolución espacial: 1 arco de segundo (30 metros, aprox.)
Los productos se derivan de estudios de deformaciones en diferentes partes del país que se realizan con el objetivo de obtener información geoespacial sobre las zonas afectadas por hundimientos asociados al fenómeno de subsidencia, para estimar la afectación que se produce sobre los valores de la componente de altura de las coordenadas de las estaciones geodésicas ubicadas en las zonas afectadas.
Los productos son utilidad también para estudios geológicos, de ingeniería civil y de riesgo para la población por las fallas relacionadas a los hundimientos diferenciales del suelo; y proporciona información complementaria para estudios geofísicos y geohidrológicos por su relación con la extracción de agua de los mantos acuíferos y con las propiedades mecánicas y físicas del suelo.
En los estudios se han cubierto las zonas con mayor afectación, sin embargo, existen otras zonas con indicios de estar afectadas por este fenómeno que, por ser de menor magnitud, presentan mayor dificultad para su cuantificación mediante interferometría SAR.
- Unidades de los valores de hundimiento: milímetros por año
- Precisión de valores de hundimiento: 5 milímetros RMS (EMC)
- Sistema de referencia: ITRF2008 época 2010.0
- Resolución espacial: 1 arco de segundo (30 metros, aprox.)
Los productos se derivan de estudios de deformaciones en diferentes partes del país que se realizan con el objetivo de obtener información geoespacial sobre las zonas afectadas por hundimientos asociados al fenómeno de subsidencia, para estimar la afectación que se produce sobre los valores de la componente de altura de las coordenadas de las estaciones geodésicas ubicadas en las zonas afectadas.
Los productos son utilidad también para estudios geológicos, de ingeniería civil y de riesgo para la población por las fallas relacionadas a los hundimientos diferenciales del suelo; y proporciona información complementaria para estudios geofísicos y geohidrológicos por su relación con la extracción de agua de los mantos acuíferos y con las propiedades mecánicas y físicas del suelo.
En los estudios se han cubierto las zonas con mayor afectación, sin embargo, existen otras zonas con indicios de estar afectadas por este fenómeno que, por ser de menor magnitud, presentan mayor dificultad para su cuantificación mediante interferometría SAR.
Las imágenes SAR satelitales Sentinel-1 son proporcionadas de manera gratuita por la Agencia Espacial Europea (ESA) a través del programa Copernicus (https://www.copernicus.eu/en). El procesamiento interferométrico de las imágenes SAR se realiza mediante software libre; con el programa SNAP (Sentinel Application Platform), desarrollado por la ESA (https://step.esa.int/main/ ), se realizaron las etapas preparativas de las imágenes y el cálculo de interferogramas. Posteriormente se aplica la técnica Persistent Scatterers Interferometry (PSI) usando el programa StaMPS (https://github.com/dbekaert/StaMPS). SNAP y StaMPS utilizan a la vez otras herramientas de uso libre como GDAL (Open Source Geospatial Foundation), y algunos otros como auxiliares para ciertos cálculos.
Los resultados de la interferometría son validados con base en los desplazamientos que se registran en estaciones GNSS permanentes. Algunos detalles de la metodología empleada y de los productos se documentan en las publicaciones “Detección de zonas de subsidencia en México con técnicas satelitales” (volúmenes 1 al 3) y “Estudio de los Hundimientos por Subsidencia en Aguascalientes con Métodos Satelitales. Reporte Técnico 2015”.
Los resultados de la interferometría son validados con base en los desplazamientos que se registran en estaciones GNSS permanentes. Algunos detalles de la metodología empleada y de los productos se documentan en las publicaciones “Detección de zonas de subsidencia en México con técnicas satelitales” (volúmenes 1 al 3) y “Estudio de los Hundimientos por Subsidencia en Aguascalientes con Métodos Satelitales. Reporte Técnico 2015”.
